Насос цирк. Stratos 30/1-8 PN6/10, Wilo

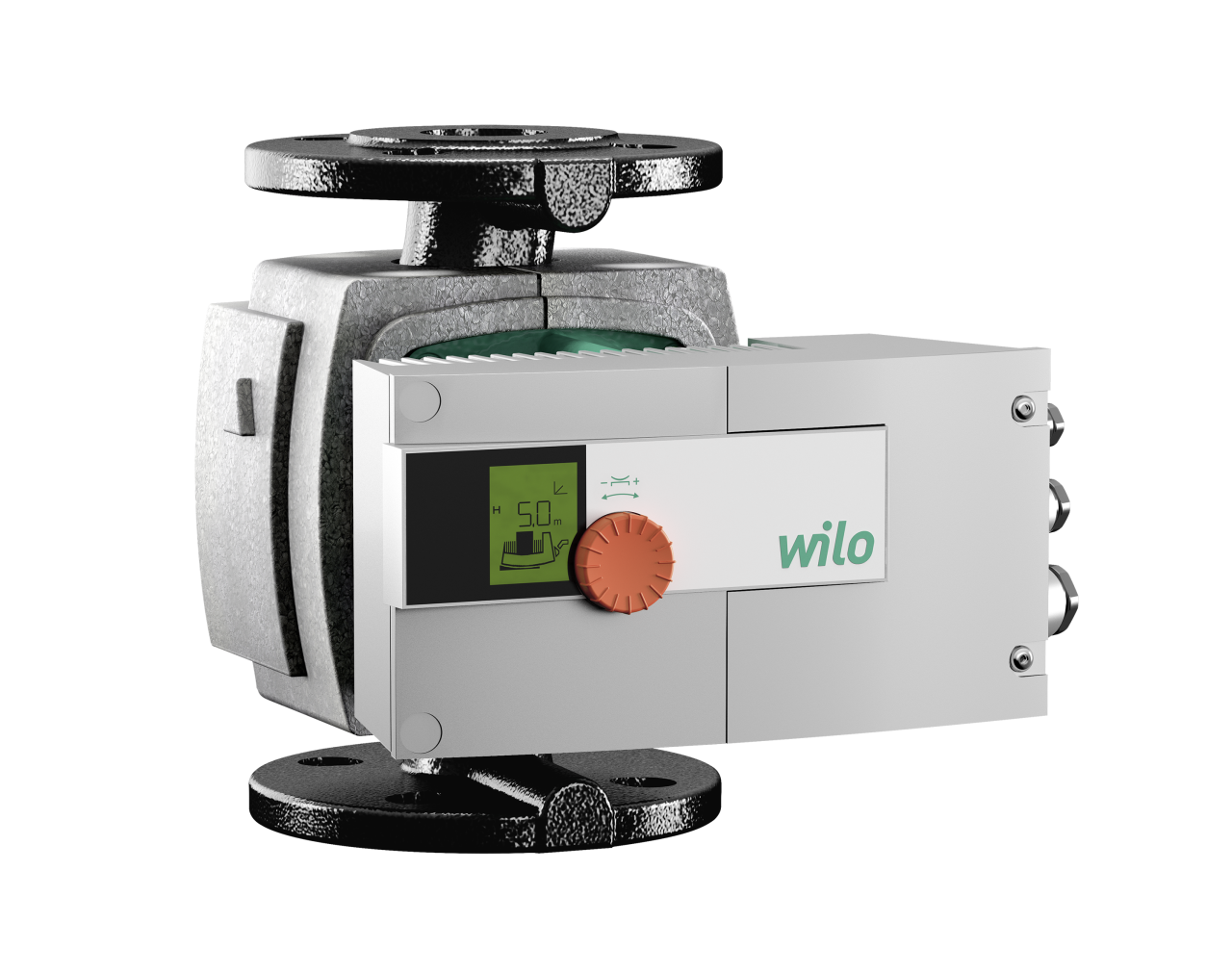

Циркуляционный насос Wilo Stratos

Высокопроизводительный насос Wilo Stratos с электронным регулированием. Циркуляционный насос с мокрым ротором с низкими эксплуатационными затратами для установки в трубах. Возможно применение во всех областях отопления, вентиляции и кондиционирования (от -10 °C до +110 °C). Со встроенным электронным регулированием мощности для поддержания постоянного/переменного перепада давления. Серийные теплоизоляционные кожухи. Серийное исполнение с однокнопочной панелью ручного управления для следующих операций:

• вкл./выкл. насоса;
• выбор способа регулирования:
  • dp-c (постоянный перепад давления);
  • dp-v (переменный перепад давления);
  • dp-T (температурно-зависимый перепад давления) с помощью IR-монитора/IR-карты памяти, Modbus, BACnet, LON или Can;
  • Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
  • Режим управления (настройка постоянной частоты вращения);
• автоматический режим снижения частоты вращения (самообучающийся);
• настройка заданного значения или частоты вращения.

Графический дисплей насоса с поворотной индикацией для горизонтального и вертикального размещения модуля с возможностью индикации следующих параметров:

• Эксплуатационное состояние
• способ регулирования;
• заданное значение перепада давления или частоты вращения;
• сообщения об ошибках и предупреждения;

Синхронный электродвигатель с технологией ECM с высоким коэффициентом полезного действия и моментом прокручивания, функцией деблокирования и встроенной полной защитой электродвигателя.

Световая индикация неисправности, беспотенциальная обобщенная сигнализация неисправности, инфракрасный интерфейс для беспроводной связи с устройством управления Wilo/IR-монитором/IR-картой памяти.

Разъем для IF-модулей Wilo Stratos с интерфейсами для автоматизированной системы управления зданием или системы управления сдвоенными насосами (принадлежности: IF-модули Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext. Min, SBM, Ext. Off/SBM или DP).

Корпус насоса из серого чугуна с катафорезным покрытием, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой.

Исполнения фланцев для насосов с фланцевым соединением:

• Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16;
• Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6;
• Специальное исполнение для насосов DN 32 - DN 100: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16.

Материалы

• Корпус насоса: Серый чугун (EN?GJL-200)
• Рабочее колесо: Синтетический материал (PPE - 30% GF)
• Вал насоса: Нержавеющая сталь (X39CrMo17-1)
• Подшипники: Металлографит

Допустимая перекачиваемая среда (другие среды по запросу)

• Макс. расход Q_max: 8,8 м3/ч;
• Макс. напор H_max: 7,7 M.

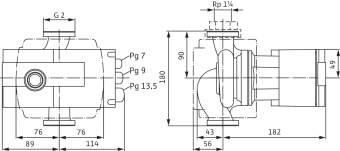

Подсоединения к трубопроводу

• Резьбовое соединение труб Rp 1?;
• Резьба G 2;
• Габаритная длина l₀ 180 мм.

Мотор/электроника

• Индекс энергоэффективности (EEI): ? 0,20;
• Создаваемые помехи: EN 61800-3;2004+A1;2012/жилые зоны (C1);
• Помехозащищенность: EN 61800-3;2004+A1;2012 /industrial environment (C2);
• Регулирование частоты вращения: Частотный преобразователь (ЧП);
• Степень защиты: IP X4D;
• Класс изоляции: F;
• Подключение к сети: 1~230 В, 50/60 Гц;
• Частота сети F: 50/60 Гц;
• Номинальная мощность электродвигателя P₂: 100 Вт;
• Частота вращения N: 1400 - 3700 об/мин;
• Потребляемая мощность: 1~230 В P₁ 9 - 125 Вт;
• Ток при 1~230В I: 0,13 - 1,10 A;
• Защита электродвигателя: Встроенная;
• Резьбовой ввод для кабеля PG 1x7/1x9/1x13,5.
