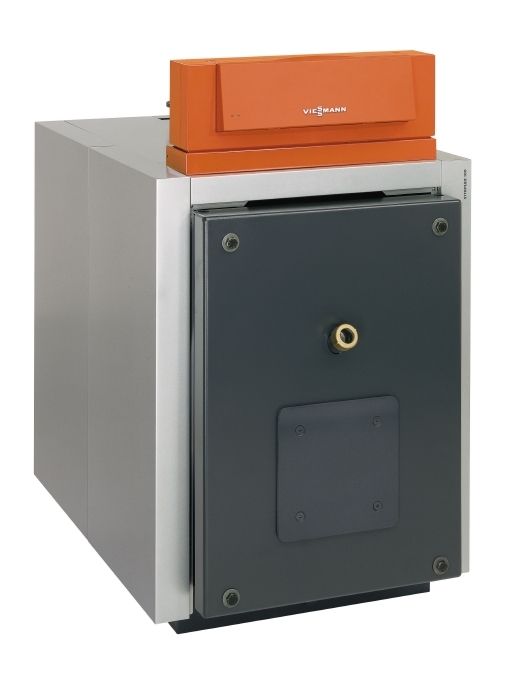

---Котел Vitoplex 200 SX2A Vitotronic 100 Тип GC1B, 440кВт, под установку горелки, одноконтурный, Viessmann

Котел Vitoplex 200 SX2A Vitotronic 100 Тип GC1B, 440кВт, под установку горелки, одноконтурный, Viessmann

Отложить Отложено

Сравнить В сравнении

Артикул SX2A664

1 510 073 руб./шт

Под заказ (уточните срок поставки)

- +

В корзину

Купить в 1 клик

Котел Vitoplex 200 SX2A Vitotronic 100 Тип GC1B, 440кВт, под установку горелки, одноконтурный, Viessmann

Не является публичной офертой.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
Технические характеристики, описания и изображения товаров даны для первичной оценки и должны быть уточнены в документации производителя перед покупкой.

Описание
Характеристики
Наличие на складе

Vitoplex 200 тип SX2A

Основные преимущества:

Экономичный и экологичный режим благодаря переменной температуре теплоносителя.
Нормативный КПД при работе на жидком топливе: 89 % (Hs)/95 % (Hi).
Опциональный теплообменник уходящих газов/воды из специальной стали обеспечивает повышение КПД благодаря использованию теплоты конденсации.
Трехходовой котел с низкой теплонапряженностью камеры сгорания обеспечивает минимальные выделения вредных веществ.
Широкие проходы между трубами и большое водонаполнение котлового блока обеспечивают эффективную циркуляцию и гарантированный теплообмен.
Интегрированная пусковая схема "Therm-Control" упрощает гидравлическую стыковку котла с системой, что позволяет отказаться как от подмешивающего насоса, так и от комплекта подмешивающего устройства.
При мощности до 300 кВт не требуется устройство контроля заполненности котлового блока водой.
Благодаря компактности конструкции облегчается подача в котельные и обеспечивается экономия места при установке – важно при модернизации.
Имеются горелки Vitoflame типа Unit с наддувом для жидкого топлива/газа мощностью от 100 до 270 кВт.
Быстроразъемные соединения системы Fastfix для контроллера и теплоизоляции.

Технические характеристики:

Номинальная тепловая мощность, кВт	90	120	150	200	270	350	440	560
Номинальная тепловая нагрузка, кВт	98	130	163	217	293	380	478	609
Маркировка CE - согласно Директиве по КПД - согласно Директиве по газовым приборам	CE-0085BQ0020						-	-
Допустимая температура подачи (= температура срабатывания защитного ограничителя температуры), °C	110 (до 120 °C по запросу)
Допустимая рабочая температура, °C	95
Допустимое рабочее давление, бар	4
Аэродинамическое сопротивление, Па/мбар	60/0,6	80/0,8	100/1,0	200/2,0	180/1,8	310/3,1	280/2,8	400/4,0
Размеры котлового блока
Длина (размер q)¹, мм	1195	1400	1385	1580	1600	1800	1825	1970
Ширина (размер d), мм	575	575	650	650	730	730	865	865
Высота (с патрубком) (размер t), мм	1145	1145	1180	1180	1285	1285	1455	1455
Габаритные размеры
Общая длина (размер r), мм	1270	1470	1455	1650	1675	1875	1895	2040
Общая ширина с горелкой и колпаком (размер s), мм	1660	1860	1865	2060	2085	-	-	-
Общая ширина (размер e),мм	755	755	825	825	905	905	1040	1040
Общая высота (размер b), мм	1315	1315	1350	1350	1460	1460	1625	1625
Сервисная высота (с контроллером в сервисном положении) (размер a),мм	1485	1485	1520	1520	1630	1630	1795	1795
Высота - регулируемые звукопоглощающие опоры, мм - звукопоглощающие опоры котла (нагруженные), мм	28 -	28 -	28 -	28 -	28 -	28 37	28 37	28 37
Фундамент Длина, мм Ширина, мм	1000 760	1200 760	1200 830	1400 830	1400 900	1650 900	1650 1040	1800 1040
Диаметр камеры сгорания, мм	380	380	400	400	480	480	570	570
Длина камеры сгорания, мм	800	1000	1000	1200	1200	1400	1400	1550
Масса котлового блока, кг	300	345	405	455	630	700	925	1025
Полная масса водогрейного котла с теплоизоляцией и контроллером котлового контура, кг	345	390	455	505	680	760	990	1095
Полная масса водогрейного котла с теплоизоляцией, горелкой и регулятором котлового контура, кг	375	420	485	535	710	-	-	-
Объем котловой воды, л	180	210	255	300	400	445	600	635
Соединительные патрубки водогрейного котла Подающая и обратная магистраль котла, PN 6 DN Патрубок для предохранительного клапана, R Линия опорожнения, R (наружный)	65 11/4 11/4	65 11/4 11/4	65 11/4 11/4	65 11/4 11/4	65 11/4 11/4	80 11/4 11/4	100 11/2 11/4	100 11/2 11/4
Параметры уходящих газов²
При номинальной тепловой нагрузке (при температуре котловой воды 60 °C), °C	180
При частичной нагрузке (при температуре котловой воды 60 °C), °C	125
Температура (при температуре котловой воды 80 °C), °C/p>	195
Массовый расход уходящих газов
Для природного газа, кг/ч	1,5225 х тепловая мощность топки, кВт
Для жидкого топлива EL, кг/ч	1,5 х тепловая мощность топки, кВт
Требуемый напор, Па/мбар	0
Патрубок подсоединения дымохода, ø мм	180	180	200	200	200	200	250	250
Нормативный КПД (при работе на жидком топливе) При температуре отопительной системы 75/60 °C, %	89 (H_s)/95 (H_i)
Потери на поддержание готовности q_B,70	0,40	0,35	0,30	0,30	0,25	0,25	0,22	0,20
Номинальная тепловая мощность Водогрейный котел с Vitotrans 300 – работа на газообразном топливе, кВт – работа на жидком топливе, кВт	98,7 95,8	131,4 127,8	164,3 159,8	219,0 213,0	295,6 287,5	383,3 372,7	478,7 466,4	608,9 593,5
Маркировка CE Vitotrans 300 в сочетании с водогрейным котлом в виде конденсационного модуля	CE-0085BS0287
Аэродинамическое сопротивление водогрейного котла с Vitotrans 300, Па/мбар	125/1,25	145/1,45	185/1,85	285/2,85	280/2,80	410/4,10	385/3,85	505/5,05
Общая длина Водогрейный котел с Vitotrans 300 без горелки, мм	1990		2290		2570		2950

Примечание:
¹ - При снятой двери котла.
² - Расчетные значения для проектирования системы удаления продуктов сгорания по EN 13384 в расчете на содержание 13,2% CO₂ при использовании жидкого топлива EL и 10% CO₂ при использовании природного газа. Общие результаты измерения температуры уходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для мощности в размере 60% от номинальной тепловой мощности. При другой величине частичной нагрузки (в зависимости от режима работы) массовый расход уходящих газов необходимо рассчитать соответствующим образом.

Документы

Viessmann_технический_паспорт_VITOPLEX_200_SX2A_90-560.pdf Размер: 0.83 Мб

Viessmann_инструкция_по_монтажу_VITOPLEX_200_SX2A_90-560.pdf Размер: 2.24 Мб

Viessmann_инструкция_по_сервисному_обслуживанию_VITOPLEX_200_SX2A_90-560.pdf Размер: 1.34 Мб

Мощность 80/60, кВт	440
Вариант размещения	напольный
Камера сгорания	открытая
Модель котла	Vitoplex 200
Тип горелки	подготовлен под установку горелки
Основной вид топлива	газ-магистральный
Погодозависимая автоматика	подготовлен (требуется регулятор)
Материал теплообменника	стальной
Дополнительный вид топлива	Газ-сжиженный (G30)
