Радиатор панельный стальной VSM UN 22-500-2000, 2994/3790Вт, 10бар, Универсальное подключение, Viessmann

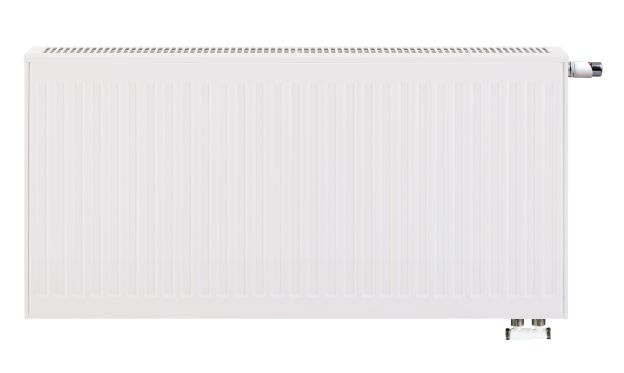

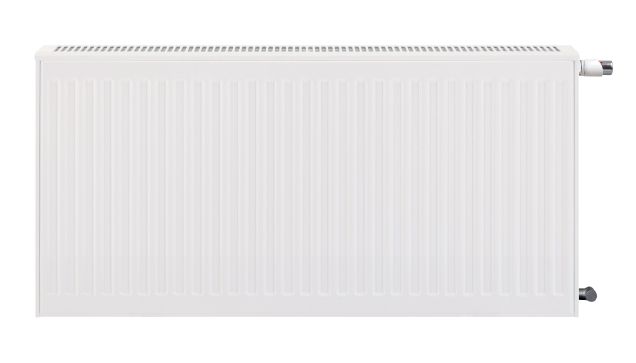

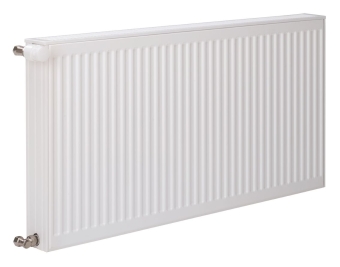

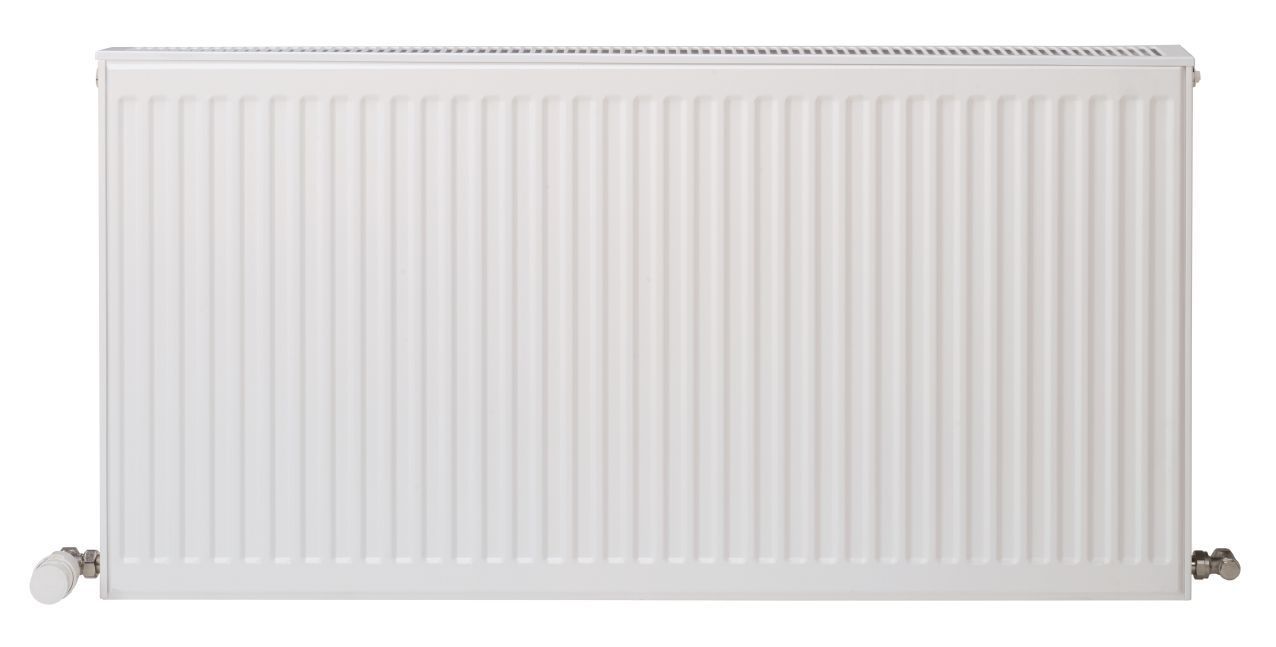

Радиатор панельный стальной VSM UN Viessmann

• Тип 20,21, 22 и 33.
• Монтажная высота 300, 400, 500, 600 и 900 мм.
• Монтажная длина от400 до 3000 мм.
• Профильные панельные радиаторы отопления из высококачественной стали в соответствие с DC 01 с 5 муфтами подключений G 1/2.
• Со встроенной вентильной гарнитурой и дизайнерской декоративной крышкой.
• Устанавливаются как вентильные компактные радиаторы отопления с дополнительной вентильной вставкой.
• Компактные радиаторы отопления.
• Произведено в Германии.
• С возможностью подключения справа или слева.
• Тепловая мощность согласно EN 442.
• Эпоксидно-порошковая эмаль по DIN55900 в тон по шкале RAL9016.
• Система менеджмента качества cepтифицирована согласно EN ISO 9001: 2008.
• Меж осевые расстояния соответствуют монтажной высоте минус 55 мм.
• Макс. рабочая температура 110 "С.
• Рабочее давление: 10 бар.
• Возможна окраска в другие цвета по запросу.

Обе панели универсальных радиаторов Viessmann лицевые, за счет этого радиатор можно разворачивать любой стороной. В случаях, когда монтажная длина в четыре раза больше монтажной высоты, рекомендуется вариант разностороннего подключения.

При монтажной длине 1600 мм и более необходимы 3 монтажных консоли, 260D мм и более 4 монтажных консоли.

В основе номинальной тепловой мощности радиаторов отопления согласно EN 442 лежат следующие значения:

• Температура подачи T_v - 75 °С.
• Температура обратной магистрали Т_r = 65 °С.
• Температура воздуха помещения Т_i = 20°С.

В случае отклонения данных температур можно легко рассчитать тепловую мощность радиатора с корректирующим коэффициентом f согласно таблицы сверху.

По формуле: Q_рад = Q_EN/f

Пример:

Тепловая мощность радиатора согласно EN 442 Q_EN = I200 Вт

Расчетные параметры:

• Температура подачи Т_v = 60 °С.
• Температура обратной магистрали T_r = 45 °С.
• Температура воздуха помещениях Т_i = 22 °С.

Коэффициент перерасчета составляет согласно таблицы f = 1,93
Q_рад = Q_EN/f = 1200/1,93 = 622 Вт.
Тепловая мощность радиатора при температурах системы (60/45/22 °С) минимум Q_рад = 622 Вт

Область применения

Универсальные радиаторы Viessman применяются для отопления помещений и предназначены для установки в закрытых постоянно наполненных системах отопления с температурой теплоносителя не более 110°С и рабочим давлением но более 10 бар. Все универсальные радиаторы Viessmann на заводе проходят испытания на герметичность при давлении 13 бар. а также испытания на прочность при давлении 16,9 бар. Системы отопления должны быть смонтированы и введены в эксплуатацию в соответствии с действующими требованиями, нормами и правилами. Радиаторы применяются для отопления нормальных помещений и не предназначены для установки в помещениях с агрессивной средой и повышенной влажностью.

Помещения с агрессивной средой и повышенной влажностью

Не допускается установка радиаторов в зонах присутствия агрессивных сред и повышенной влажности: в критических зонах бассейнов, саун, общественных санузлов или вблизи писсуаров, а также на промышленных предприятиях с агрессивной средой (например, на скотобойнях).

Установка в зоне образования брызг

Кухни, ванные комнаты и т.д., а также места за пределами зоны образования брызг душевых и туалетов не считаются зонами с присутствием агрессивных среди повышенной влажностью. В таких помещениях могут быть установлены универсальною радиаторы Viessmann, за исключением зон в пределах образования брызг (например, под раковиной). Тем самым, предъявления гарантийных требований на основании этого исключено в случае возникновения коррозии на радиаторах отопления, установленных в зоне образования брызг.

Вентиляция помещений

Эксплуатация универсальных радиаторов Viessmann должна осуществляться в помещениях с достаточной вентиляцией. В условиях использования современных конструкций окон с улучшенной герметичностью швов или в помещениях без окон (например, в ванных комнатах и сан узлах), следует обращать внимание на вентиляцию помещениях и при необходимости предусмотреть принудительную вентиляцию. Выключенные, холодные радиаторы отопления действуют в качестве охлаждающих поверхностей, на которых влага из воздуха помещения осаждается в вице конденсата. Конденсированная влага при этом может привести < образованию коррозии. Если регулярная вентиляция не может быть реализована, то необходима постоянная эксплуатация радиаторов в режиме отопления во избежание эффекта охлажденной поверхности. При этом внимание пользователя отопительной установки должно быть обращено на регулярное отопление отдельных помещений или на регулярную вентиляцию.

Очистка радиаторов

Декоративная, быстросъемная крышка универсальных радиаторов Viessmann позволяет легко удалять пыль с поверхностей радиатора при помощи сухих мягких щеток. В случае необходимости влажной очистки допускается использование неабразивных, не сильно-щелочных и не сильно-кислотных бытовых химических очистителей на водной основе, не причиняющих ущерба лакокрасочному покрытию. Запрещается использование при очистке абразивных материалов и агрессивных химических средств. Запрещается очистка поверхности радиаторов с использованием моек высокого давления.
