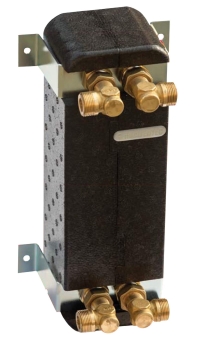

Теплообменник пластинчатый до 40 кВт IC8Tx30, Huch EnTEC

Пластинчатые теплообменники Huch EnTEC

• отопление, горячее водоснабжение, вентиляция: приготовление горячей санитарной воды, передающая станция для централизованного теплоснабжения систем отопления от теплоэнергоцентралей, отделение тепла, подогрев производственной воды, тепловая установка для подогрева воды в бассейне;
• Климат: кондиционирование воздуха в помещениях и зданиях;
• Холодильная техника: конденсация и испарение;
• Применение для промышленных целей: машинное охлаждение, охлаждение гидравлических масел, охлаждение приводных масел, получение возвратного тепла, подогрев топлива, охлаждение технологических жидкостей;
• Кроме того, возможно применение паяных пластинчатых теплообменников в фармацевтической, текстильной, металлургической и других отраслях промышленности.

  Описание:

  • Высокая эффективность теплоотдачи с небольшими тепловыми потерями;
  • Небольшие габариты и вес;
  • Повышенная устойчивость к высокой температуре и давлению;
  • Высокая усталостная прочность;
  • Самоочистка внутренних поверхностей;
  • Малый внутренний объем теплообменника позволяет легко регулировать и быстро подавать горячую санитарную воду.



  Технические характеристики:

  Тип теплообменника	IC8Tx24		IC8Tx30
  	Контур 1	Контур 2	Контур 1	Контур 2
  Тепловая мощность, кВт	30,00		40,00
  Температура на входе в контур, °С	85	50	85	50
  Температура на выходе в контур, °С	65	70	65	70
  Объемный расход, кг/с	0,3576	0,3584	0,4767	0,4779
  Максимальное рабочее давление при Т=100°С, бар	16
  Направление тока	противоточный
  Материал пластин	пластины из нержавеющей стали типа AISI 316 паяные в вакуумной печи припоем из чистой меди
  Количество пластин, шт.	24		30
  Поверхность нагрева, м2	0,506		0,644
  Тепловая поток, кВт/м2	59,3		62,1
  Средняя разница температур, °С	15,00
  Общий коэффициент теплоотдачи, кВт/м2,°С	6430/3950		6710/4140
  Материал патрубков подключения	латунь типа MS 58
  Диаметр патрубков подключения, мм	16
  Тип подключения	наружная резьба G 3/4”
  Материал изоляции	вспененный полипропилен EPP
  Максимальная рабочая температура, °С	110
  Теплопроводность изоляции, Вт/мК	0,035
  Число Рейнольдса	2360	1750	2470	1870

  “Huch EnTEC” — это международная производственная компания, главный офис которой расположен в городе Нойруппин (Бранденбург, Германия).

  Более 85 лет компания производит устройства нагрева воды, различное теплотехническое оборудование и реализует их на международном рынке. Продукция широко применяется в различных системах теплоснабжения, отопления, приготовления горячей воды, в том числе активно применяется для работы с различными альтернативными источниками энергии (солнечные коллектора, тепловые насосы).

  Оборудование “Huch EnTEC” отвечает самым высоким требованиям немецкого стандарта качества и предоставляет официальную гарантию на бойлера косвенного нагрева и аналогичную продукцию 8 лет.
