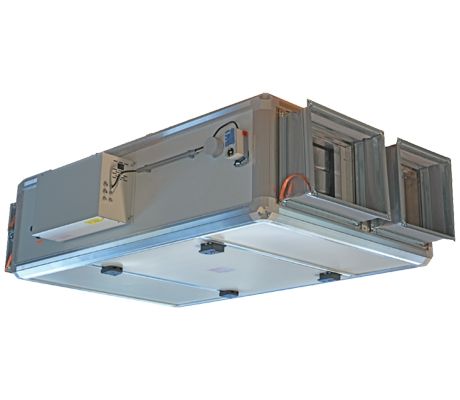

Установка для контроля климата в бассейнах WR-FK-40-16/4, Frivent

Установки для контроля климата в бассейнах серии WR на базе вентилятора-теплоутилизатора FRIVENT

Принцип работы компактной установки

Вентиляционная установка функционирует на базе запатентованного устройства - вентилятор-теплоутилизатор FRIVENT, представляющего собой простой и компактный прибор для приточно-вытяжной вентиляции с рекуперацией тепла. Особенностью этого прибора является то, что теплоутилизатор и вентилятор составляют одну конструктивную единицу, позволяя экономить на энергозатратах за счёт использования одного рабочего колеса и на приток, и на вытяжку. Вентилятор-теплоутилизатор Frivent одновременно выполняет 4 функции на базе одного рабочего колеса: перемещение приточного воздуха, перемещение вытяжного воздуха, теплообмен, фильтрацию.

Устройство обладает следующими преимуществами:

1. Компактность - легко монтируется под потолком
2. Очень низкий уровень шума (шуметь практически нечему, т.к. рабочие лопатки отсутствуют) - это позволяет сэкономить на шумоглушении
3. Рекуператор не обмерзает, не снижается его эффективность
4. Эффективность составляет до 50%

Осушение в помещении бассейна происходит за счёт процесса ассимиляции влаговыделений - постоянно подаётся воздух более сухой, а удаляется влажный. При этом происходит регулирование мощности осушения в каждый момент времени, а также рекуперация. Все процессы происходят в автоматическом режиме за счёт специальной системы автоматики.

Концепция специализированного вентиляционного оборудования для бассейнов с осушением, основные преимущества

• Комплексное решение: вентиляция, рекуперация, осушения, воздушное отопление – всё на базе одного устройства.
• Антикоррозионное напыление внутренних и внешних поверхностей установки, а также теплообменников для функционирования оборудования без коррозии более 30 лет.
• Специализированная автоматика для бассейновых вентустановок, позволяющая установке фунционировать в 5 режимах работы без внешнего контроля.
• Встроенная холодильная машина, служащая ступенью утилизации тепла, а также предназначенная для осушения методом конденсации. Точное регулирование мощности осушения с помощью холодильной машины достигается за счёт электронного расширительного вентиля.
• Двойной пластинчатый рекуператор увеличенной эффективности, служит для утилизации тепла вытяжного воздуха на нагрев приточного, который далее догревается в конденсаторе холодильной машины.
• Наличие рециркуляции и управления рециркуляцией - даёт дополнительную экономию тепла, предохраняет от обмерзания рекуператора, предохраняет от подачи слишком сухого воздуха в зимний период.
• Наличие дополнительного клапана рециркуляции для режима быстрого прогрева – уменьшает время прогрева помещения с помощью вентустановки.
• Установки оснащены энергоэффективными вентиляторами с двигателями постоянного тока – ЕС-двигателями – высокая эффективность, меньшие габариты, меньше уровень шума.
• Готовое решение для общественных и частных бассейнов с огромным опытом применения в самых разнообразных условиях.

Комплектация

В комплект поставки вентустановок WR-FK-……. FKW DH-Vor E входит:

• теплоизолированный корпус с антикоррозионным покрытием с ревизионной крышкой;
• вентилятор-теплоутилизатор приточно-вытяжной;
• двигатель с внешним ротором;
• теплообменное кольцо;
• клапаны наружного и отработанного воздуха;
• клапан рециркуляции;
• фильтр наружного воздуха;
• теплообменник нагрева водяной;
• теплообменник нагрева электрический предварительный;
• гибкие антивибрационные вставки 2шт.;
• поддон для конденсата;
• шкаф управления;
• панель управления выносная;
• датчик влажности;
• датчик температуры - 4 шт.;
• привод воздушных клапанов наружного и удаляемого воздуха;
• привод клапан рециркуляции;
• документация (паспорт оборудования, руководство по монтажу и эксплуатации, электрическая схема).

Технические характеристики

Водяной нагреватель WR Водяной электронагреватель WR	32-16/4 FKW-DH 32-16/4 FKE-DH	40-16/4 FKW-DH 40-16/4 FKE-DH	46-16/4 FKW-DH 46-16/4 FKE-DH	46-25/4 FKW-DH 46-25/4 FKE-DH
Водяной нагреватель(Заказной №) Электронагреватель(Заказной №)	70605010 70605020	71605010 71605020	70705010 70705020	70805010 70805020
Мощность электронагревателя, кВт	6-9	9-15	15-24	24-30
Мощность осушения по VDI 2089, кг/ч	(при условиях эксплуатации - 2/3 Номинальный расход воздуха)
	3,9	5,0	8,2	10,6
Площадь зеркала воды частного бассейна, м2	18	24	38	52
Гостиничный бассейн, м2	--	16	26	36
Джакузи, м2	1,9	2,5	4,1	5,3
Номинальный расход воздуха, м3/ч	950	1200	1900	2600
Мощность двигателя, кВт	0,3	0,7	1,0	1,5
Сила тока, А	2,1	2,0	6,0	3,8
Уровень шума, Дб(А)	54	56	67	68
Запасное теплообм. кольцо ppi 15, мм Запасной фильтр G4, мм	322/180/25 460/320/100	402/180/25 460/320/100	462/180/33 500/360/100	462/275/33 500/470/100
Длина вкл. гибкие вставки(Амакс.), мм	1710	1710	1870	1870
Длина(A), мм	1300	1300	1460	1460
Ширина(В), мм	860	860	1050	1050
Высота(С), мм	410	410	450	560
Наружный (Ширина*Высота)(D*E), мм	385*280	385*280	435*335	435*440
Приточный/Вытяжной(H*J/F*G), мм	740*120	740*120	900*140	900*220
Удаляемый(K*L), мм	245*280	245*280	360*335	360*440
Подключение воды(наружная резьба), Дюйм	1/2”	1/2”	1”	1”
Внешние размеры упаковки, мм	1800/980/500	1800/980/500	2000/1140/560	2000/1140/700
Масса брутто/нетто, кг	125/104	130/109	192/167	225/195
