предназначен для отвода дымовых газов от котлов с закрытой камерой сгорания.

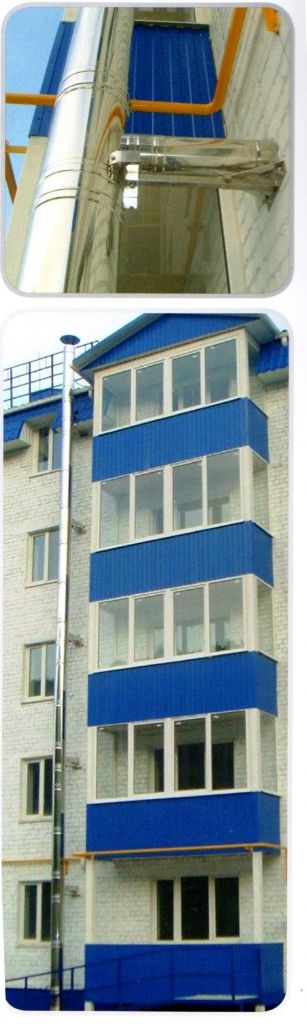

Предназначен для монтажа открыто по фасадам здания или на иной несущей строительной конструкции. Забор воздуха для горения при такой схеме возможен как непосредственно с фасада здания, так и из отдельного общего для всех котлов канала подачи воздуха.
Дымоход изготовлен из коррозионностойкой кислотоустойчивой стали на внутреннем контуре и коррозионностойкой в атмосфере и слабых агрессивных средах на внешнем контуре.
Применяемая для внутреннего контура сталь позволяет обеспечить эксплуатационные характеристики: стойкость к коррозии в условиях повышенных температур и агрессивного воздействия кислой среды конденсата от дымовых газов при сжигании любого вида топлива.
Все элементы, контактирующие с продуктами сгорания, выполнены с применением сплошной ВИГ сварки, что обеспечивает герметичность и стойкость к воздействию кислот в местах сварки.
В качестве изоляционного материала применяются цилиндрический сегменты из каменной ваты на неорганических связующих, имеющие ряд преимуществ перед традиционной набивной изоляцией. В первую очередь, это постоянство механических характеристик (плотность, прочность), позволяющее обеспечивать точные геометрические размеры изоляции с точной соосностью и фиксацией внутреннего и наружного контуров сэндвич-дымохода без применения других механических соединений. Высокие показатели плотности и прочности позволяют избежать возможных деформаций изоляции даже при высоких (до 700°С) температурах.
Стандартная толщина применяемой изоляции 32,5 мм обеспечивает сопротивление теплопередаче не ниже 0,6 (м2*К)/Вт, что выше чем у набивного аналога толщиной 50 мм. Все элементы изготовлены методом сплошной ВИГ сварки с последующей пассивацией сварных швов, что позволяет обеспечить равную коррозионную стойкость сварного шва и основного металла элементов дымохода.
Конструктивно соединение элементов дымоходов раструбное, по конденсату внутренний контур и по дыму наружный контур. Глубина посадки элементов 60 мм. Фиксация стыков при помощи обжимных хомутов высотой 140 мм и двумя винтовыми замками, что позволяет обеспечить высокую прочность соединения и статическую устойчивость от воздействия ветровой нагрузки.
В коллективных системах дымоудаления применяется газоплотный (до 200Па) вариант дымохода. Плотность обеспечивается применением силиконовых уплотнительных колец, устанавливаемых в капиллярную канавку раструба трубы на внутреннем контуре. Плотность соединений проверяется в заводских условиях при помощи специального оборудования.
Крепление к несущим конструкциям осуществляется элементами полного заводского изготовления – пластинами основания и стеновыми опорами или хомутами. При этом опирание дымохода возможно как на пол, так на консоли, закрепленные к стене. При опирании на пол не требуется подготовка в виде монолитных фундаментов, так как конструкция легкая и вес 1 п.м. дымохода диаметром 300 мм не превышает 13,5 кг.
выполнены из коррозионностойкой кислотоустойчивой стали на внутреннем контуре, контактирующем с продуктами сгорания и конденсатом, а на наружном - из коррозионностойкой в атмосфере и слабых агрессивных средах стали , контактирующем только с атмосферным воздухом.
Конструктивно дымоходы являются системами «воздух - продукты сгорания», т. е. отвод дымовых газов и рассеивание их в атмосфере происходит по внутренней трубе, а подача воздуха для горения в топки котлов обеспечивается из кольцевого зазора между внутренней и наружной (утепленной в варианте CLWDV) оболочкой.
При этом теплообмен между горячими дымовыми газами и воздухом для горения через стенку внутренней трубы позволяет обеспечить подачу в камеру сгорания уже подогретого воздуха, что улучшает условия работы теплогенераторов.
- Утепленный вариант системы предназначен для установки в холодных помещениях или открыто. Применяемая как для сэндвич-дымоходов теплоизоляция позволяет исключить теплообмен между воздухом для горения, подогреваемым, как описывалось ранее, за счет дымовых газов, с внешней средой.
- Неутепленный вариант коаксиального дымохода CLV предназначен для монтажа внутри отапливаемых помещений, где нет вероятности возможного остывания подогретого воздуха внутри кольцевого зазора системы.
Соединение элементов раструбное с фиксацией стыков обжимными хомутами. Все элементы крепления, а так же проходов строительных конструкций тоже полностью заводского изготовления из нержавеющей стали.
3) Коллективная система отвода продуктов сгорания LAS
Конструктивно коаксиальная система «воздух – продукты сгорания», в которой в качестве наружной оболочки применяется шахта строительного исполнения. Отвод продуктов сгорания осуществляется по внутреннему контуру – одностенной трубе, изготовленной из коррозионностойкой кислотоустойчивой стали.
Система LAS является дополненной системой EW-AL (до 200Па, до 200°). Дополняющие элементы: элемент с перепускным отверстием, крышка шахты LAS, тройник с концентрическим подключением.
Использование системы LAS, как и системы CLV позволяет обеспечить подачу в топку котла подогретого воздуха для горения, что увеличивает КПД установок и снижает расход топлива.
Соединение элементов дымоходов раструбное через силиконовое уплотнение с фиксацией обжимными хомутами, крепление внутри канала шахты при помощи дистанционных хомутов – распорок.
Гарантия на предложенные системы – до 25 лет. Подтверждается индивидуальным паспортом систем по Вашему объекту.
Продукция Jeremias сертифицирована на соответствие техническому регламенту Пожарной Безопасности.
Компания «Еремиас Рус» единственная, чьи дымоходы и гражданская ответственность застрахованы от причинения вреда третьим лицам застрахованы на 1 млн. Евро в СК «Цюрих». Что подтверждает высочайшие качество и безопасность дымоходов «Еремиас».
